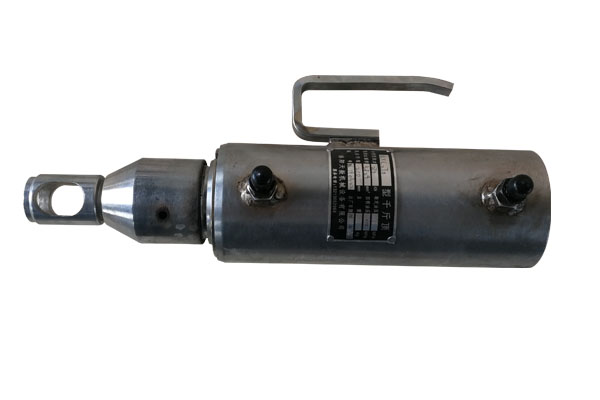

穿心式千斤頂，主要用于群錨整體張拉。該千斤頂操作簡單，性能可靠，并節約鋼絞線。千斤頂主要配合預應力錨具及張拉設備等產品運用于橋梁等工程建設中。有了它可以大大提供工程的的進度，減少人們的體力消耗。下面我們就一起來看看穿心式千斤頂?shù)氖褂梅椒ê妥⒁馐马椨心男?br /> 　　

　一、穿心式千斤頂使用方法

　　
　　1、準備工作，首先應了解工程設計中對預應力束的張拉要求，例如每束鋼絞線的根數，標準強度，橫截面積數值，控制應力δk ，要求的張拉伸長值，錨具的回縮值等，然后根據“油壓值—輸出力”標定值確定OK時的油壓值。
　　
　　2、千斤頂和錨具的安裝
　　
　　（1）將鋼絞線穿入結構物的預留廊道，在張拉端要求鋼絲束的外露長度比千斤頂?shù)墓ぷ鏖L度長出200—250mm。鋼絞線必須用簿片砂輪機切后不得散頭，也不得出現“毛頭”，以免穿孔困難。
　　
　　（2）把工作錨板的鋼絲束端部套上，并推至錨墊板處，對準止口固定。
　　
　　（3）安裝工作錨夾片：安裝夾片之前先用鋼圈把每付夾片箍在一起，然后沿鋼絞線將其推入錨板的錐孔中，用手推至不動即可。
　　
　　（4）安裝限位板：限位板根據工作錨板設計，與錨板的孔相對應配合。
　　
　　（5）安裝千斤頂：先將鋼絞線束端部用鐵絲銷加捆扎，即可將千斤頂?shù)跗饋泶┨自阡撌希⑶Ы镯斍岸松w支承口套在限位板的外面。這時千斤頂即可同軸對中。
　　
　　（6）將工具錨安裝在活塞端部的支承止口上。
　　
　　3、張拉
　　
　　（1）將B路截止閥（回油閥）打開，A路截止閥關閉，啟動油泵，向張拉缸供油進行張拉。同時調節節流閥，以控制油壓高低和張拉速度。
　　
　　（2）在活塞外伸時，工具錨中的夾片可自行夾緊鋼絞線。工作錨中的夾片此時受限位板的限制，只可被帶出到限位尺寸即自行停止。
　　
　　（3）當張拉達到工藝技術要求時，應將節流閥回旋，即停止向A路供油，然后輕回截止閥（回油閥），A路壓力降至零點。由于鋼絞線的回縮，活塞將被拉回若干毫米，這時工作錨的夾片被帶入錨板內而自行夾緊。
　　
　　（4）B路關閉截止閥，節流閥控制升壓，活塞回程，留10—20毫米稍回節流閥，使活塞到位時壓力不大于25MPa，然后打開截止閥，B路壓力降到零點，關閉電源停機。
　　
　　至此，在完成一個張拉循環后，如果鋼束較長，一次張拉伸長值不夠，達不到張拉控制應力δk則必須進行第二次張拉。請重復張拉中的、2、3、4步驟，完成第二次張拉循環。如此重復張拉，直至達到控制應力OK值。

　二、注意事項

　　
　　使用本千斤頂時，除應遵守一般預應力操作工藝有關規定外，還應注意下列各項：
　　
　　1、為了保證張拉力的準確性，千斤頂應與油泵、壓力表和外接高壓膠管配套，進行“油壓值—輸出力”的標定。標定時以千斤頂主動工作狀態為準，分級記錄，取三次測量的平均值，制圖表，作為張拉時的依據。
　　
　　2、在下列情況下，應對千斤頂進行重新標定：
　　
　　（1）千斤頂經過拆卸修理后；
　　
　　（2）壓力表經過碰撞或出現失靈現象；
　　
　　（3）更換新壓力表時；
　　
　　（4）千斤頂久置后重新使用。
　　
　　3、千斤頂應采用46號優質液壓油，油不含水、酸及其它混合物。油液應嚴格保持清潔，經常過濾，定期更換。
　　
　　4、安裝油管時，接口部份應清洗，擦拭干凈。嚴格防止砂粒、灰塵進入千斤頂內，同時盡量減少拆裝次數。新油管次使用時，切勿直接和千斤頂油咀連接，應預先清洗或在油泵輸出的油液中洗干凈后方可使用。卸下油管后，千斤頂及油泵應力防塵帽，以防污物混入。
　　
　　5、千斤頂使用前宜空載運行三次以上，以排出油缸內的空氣。
　　
　　6、千斤頂應根據實際使用情況定期進行維修清洗，工作中如發現故障、漏油、活塞表面劃傷等現象，應停止使用進行維修。
　　
　　7、千斤頂在工作進程中，操作人員應站在兩側，端面方向嚴禁站人，以免發生意外。
　　
　　8、千斤頂?shù)耐饴豆ぷ鞅砻嬉?jīng)常擦拭，保持清潔，工作完畢后應將活塞回程到底。閑置時應加罩防塵放于室內。
　　
　　以上就是關于穿心式千斤頂?shù)氖褂梅椒ê妥⒁馐马椀南嚓P(guān)介紹，通過介紹，相信大家對穿心式千斤頂有了更深入的了解。我們在使用的一定要按照操作規程進行，同時還要掌握注意事項，以便更好的使用。
